Co Průmyslová hadicová armatura Je a proč na tom záleží

An průmyslová hadicová armatura je spojovací prvek, který spojuje ohebnou hadici s potrubím, ventilem, čerpadlem, lahví nebo jinou hadicí , utěsnění spoje, aby se kapalina nebo plyn mohly pohybovat systémem bez úniku. Obvykle se skládá z tělesa spojky, objímky nebo objímky, která svírá hadici, a rozhraní závitu nebo příruby na opačném konci, které lícuje se zbytkem systému.

Většina dnes prodávaných průmyslových hadicových armatur je vyrobena jako průmyslová standardní hadicová armatura, což znamená, že tvar závitu, úhel těsnění a rozměry se řídí uznávanými specifikacemi, jako jsou SAE, DIN, ISO nebo BS, spíše než jednorázovým proprietárním designem. Díky této standardizaci se armatura z jedné výroby spolehlivě spojí s hadicí, ventilem nebo otvorem pro válec vyrobeným někde úplně jinde, což má obrovský význam v hydraulických systémech a systémech pro dopravu kapalin, kde může nesoulad znamenat netěsnost pod tlakem spíše než menší nepříjemnost.

Ve zbytku této příručky se dozvíte, jak se vyrábí standardní hadicová armatura, jak se porovnávají závitové a těsnící normy, jak dimenzovat hydraulickou hadicovou armaturu pro daný tlak a průměr hadice a co hledat u výrobce průmyslových hadicových armatur.

Co je a Standardníní hadicová armatura

Standardní hadicová armatura je spojka postavená podle publikovaných rozměrových a závitových specifikací spíše než vlastní nebo patentované geometrie. Nejčastěji zmiňované specifikace v oblasti hydraulických a průmyslových hadic zahrnují přímé závitové a rozšířené koncovky SAE, metrické tvarovky DIN běžné u evropských zařízení, tvarovky ISO používané pro přeshraniční kompatibilitu zařízení a tvarovky BS běžné na zařízeních britského a Commonwealthu.

Volba průmyslové standardní hadicové armatury před proprietárním designem obecně zjednodušuje budoucí údržbu, protože náhradní díly mohou být získávány z více než jedné výrobní linky bez předělání spojovacího bodu.

Jak průmyslové hadicové armatury fungují: základní komponenty

Každá průmyslová hadicová armatura sdílí tři funkční zóny, bez ohledu na standard závitu nebo velikost hadice.

Hadicová spojka a objímka

Těleso spojky se zasune do nebo přes konec hadice a objímka nebo objímka se během krimpování stlačí kolem hadice, aby zablokovala tvarovku na místě a utěsnila vnější vrstvu hadice proti dříku tvarovky.

Rozhraní závitu a těsnění

Opačný konec tvarovky nese závit nebo přírubu, která se připojuje ke zbytku systému. K utěsnění dochází buď prostřednictvím kuželového závitu, který těsní na kontaktu, paralelního závitu spárovaného s O-kroužkem nebo lepenou podložkou, nebo rozhraním rozšíření a kužele, které těsní prostřednictvím kontaktu kov na kov pod kroutícím momentem.

Krimpované versus opakovaně použitelné tvarovky

Krimpovací armatury jsou trvale nalisovány na hadici pomocí krimpovacího stroje a nelze je odstranit bez přeříznutí hadice, zatímco opakovaně použitelné nebo na místě připojitelné armatury se našroubují nebo upnou na konec hadice a lze je rozebrat a znovu nasadit, což vyhovuje situacím při opravách v terénu, kde krimpovací stroj není k dispozici.

Dimenzování vysokotlaké hadice podle průměru hadice

Kapacita pracovního tlaku obecně klesá s rostoucím vnitřním průměrem hadice, protože větší vrtání potřebuje proporcionálně silnější výztužnou vrstvu, aby udrželo stejné napětí stěny. Vysokotlaká hadicová armatura na hadici malého průměru často zvládne podstatně vyšší pracovní tlak než stejná řada armatur na hadici s větším průměrem , což je důvod, proč je dimenzování pouze podle průměru bez kontroly jmenovitého tlaku běžnou chybou specifikace.

Obrázek 1: Obecná referenční pracovní tlaková pásma podle velikosti vrtání hadice. Skutečné hodnoty závisí na vrstvách výztuže, návrhu tvarovky a použitém bezpečnostním faktoru.

Kritéria výběru armatury hydraulické hadice

O tom, zda bude armatura hydraulické hadice v daném systému spolehlivě fungovat, rozhoduje kromě průměru a tlaku několik dalších parametrů.

Obrázek 2: Obecný trend snižování výkonu ukazující pokles tlakové kapacity s rostoucí provozní teplotou, vyjádřený jako procento jmenovitého tlaku za studena.

Vysvětlení typů šroubení se závitem

Závitová hadicová armatura může používat několik různých geometrií závitů a těsnění a smíchání dvou nesprávných dohromady je jednou z nejčastějších příčin netěsného spojení na hydraulickém systému.

NPT závit

National Pipe Tapered závit utěsňuje zaklíněním vnitřního a vnějšího kuželového závitu k sobě, obvykle pomocí těsnicího prostředku na závity, a je běžné u běžných průmyslových a zemědělských zařízení.

BSP vlákno

Britský standardní trubkový závit se dodává v kuželové i paralelní formě, přičemž paralelní verze je utěsněna lepenou podložkou spíše než přesahem závitu, což je běžné u zařízení na evropském trhu a trhu Commonwealthu.

Závit JIC

Armatury Joint Industry Council používají 37stupňové těsnění na paralelním závitu, které poskytuje silné těsnění kov na kov, které dobře funguje při vibracích a je široce používáno v severoamerických hydraulických systémech.

Vlákno ORFS

Tvarovky s O-kroužkem Face Seal používají plochý O-kroužek spíše než nálevkové nebo závitové těsnění, což poskytuje jedno z nejodolnějších spojení dostupných pro vysokotlaké hydraulické aplikace.

Metrický závit

Metrické závitové fitinky, často spárované s 24stupňovým kuželem a O-kroužkem, jsou běžné u evropských strojů a stále častěji se používají u zařízení určených pro globální trhy.

Obrázek 3: Obecná referenční tlaková schopnost podle geometrie závitu a těsnění. Skutečná hodnocení se liší podle velikosti kování, materiálu a designu výrobce.

Výběr materiálu a povlaku pro průmyslové hadicové armatury

Uhlíková ocel zůstává nejběžnějším materiálem tělesa armatur pro obecné hydraulické služby, obvykle dokončena zinkem nebo zinko-niklovým pokovením, aby odolala povrchové korozi během skladování a použití v terénu. Nerezové armatury jsou dražší na obrábění, ale mnohem lépe odolávají korozi v námořním, chemickém, potravinářském a farmaceutickém prostředí, kde je běžné oplachování nebo vystavení soli. Mosazné armatury se objevují hlavně na potrubích s nižším tlakem vzduchu a vody, kde na obrobitelnosti a střední odolnosti proti korozi záleží více než maximální tlaková kapacita.

Obrázek 4: Relativní srovnání mezi pěti praktickými faktory na obecné pětibodové inženýrské referenční škále.

Průmysl, který se spoléhá na průmyslové hadicové armatury

Průmyslové a průmyslové standardní hadicové armatury se objevují všude tam, kde je třeba, aby kapalina nebo plyn procházely pružným spojením spíše než pevným vedením potrubí. Mezi běžné sektory patří:

• Hydraulické okruhy stavebních a zemních strojů
• Zemědělská technika a hydraulika nářadí
• Námořní a lodní kapalinové systémy
• Potrubí metalurgie a zpracování ropy
• Potravinářské a farmaceutické linky vyžadující sanitární zařízení
• Zařízení pro let do vesmíru a pozemní podpůrná zařízení

Každý sektor má tendenci upřednostňovat určitou kombinaci materiálu, standardu závitu a způsobu těsnění na základě používaných kapalin, okolního prostředí a četnosti demontáže spoje kvůli údržbě.

Zakázkové hadicové fitinky a OEM hadicové fitinky

Standardní katalogové armatury pokrývají většinu aplikací, ale některá uspořádání zařízení vyžadují přizpůsobení hadicové armatury sestavené podle specifického úhlu ohybu, délky nebo konfigurace portu, které katalogový díl nemůže odpovídat. OEM hadicové fitinky, vyrobené podle výkresu nebo vzorového dílu zákazníka, umožňují výrobcům zařízení integrovat fitinky, které odpovídají jejich přesnému obalu a požadavkům na montáž, než aby přizpůsobovali rozvržení standardního dílu.

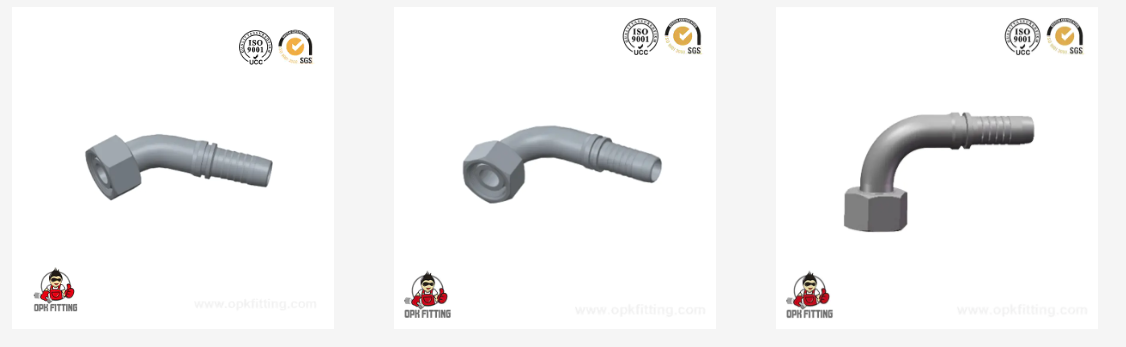

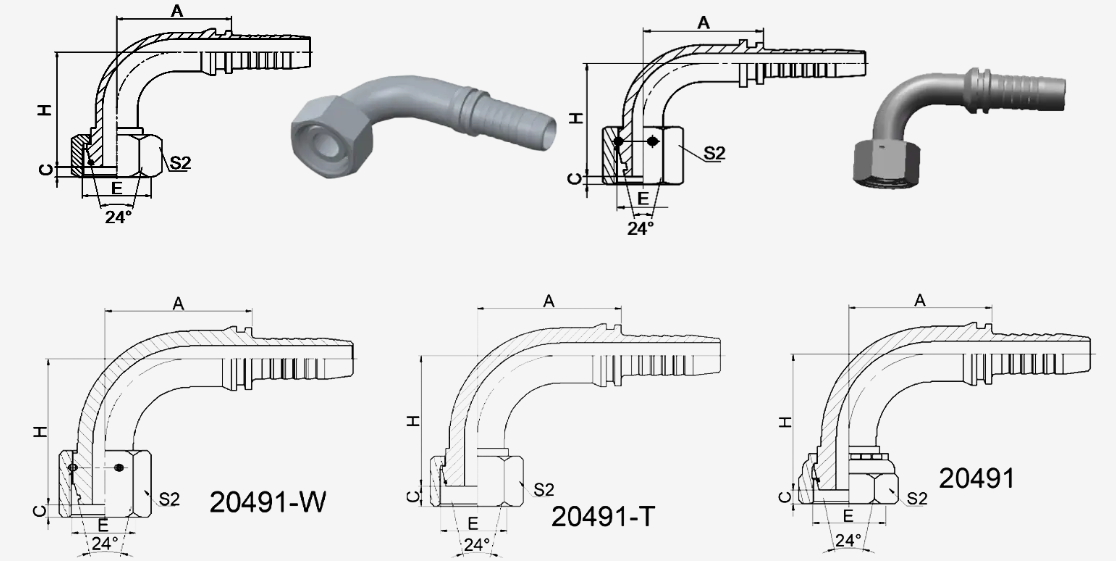

Kolenové spoje jsou běžným požadavkem na zakázku, protože úhel ohybu a poloměr se mezi konstrukcemi strojů značně liší. Výroba kolenového spoje integrálním tvářecím procesem s vysokofrekvenčním ohřívačem a počítačem řízenou ohýbačkou trubek obecně zachovává těsnější rozměrovou konzistenci v průběhu výroby než tvarovky sestavené ze samostatných svařovaných segmentů.

Nejlepší postupy pro instalaci a krimpování

Správná montážní technika chrání integritu těsnění i životnost armatury hydraulické hadice. Polní data z krimpovacích operací konzistentně poukazují na malý počet kroků, které zabraňují většině předčasných selhání.

1. Odřízněte čtverec hadice pomocí vhodného nástroje na řezání hadic spíše než ruční pilou, protože šikmý řez zabraňuje rovnoměrnému kontaktu s objímkou.
2. Odizolujte pouze vnější kryt, když konstrukce armatury vyžaduje šikmou hadici, přesně dodržujte délku pásky výrobce armatury.
3. Před krimpováním vložte hadici zcela do fitinky tak, aby výztužná vrstva seděla pod celou délkou objímky.
4. Nastavte krimpovací stroj na přesnou velikost matrice a tlak specifikovaný pro danou kombinaci armatury a hadice.
5. Proveďte zkušební tlakovou zkoušku na dokončených sestavách před jejich uvedením do provozu, abyste se ujistili, že nedochází k žádnému prosakování na rozhraní krimpování nebo závitu.
6. Před instalací opláchněte a zakryjte hotové sestavy, aby se do otvoru nedostala kontaminace.

Výběr výrobce průmyslových hadicových armatur

Výběr výrobce průmyslových hadicových fitinků nebo dodavatele průmyslových hadicových fitinků zahrnuje pohled přes stránku katalogu směrem k výrobní kapacitě, protože na konzistentní kvalitě krimpování a rozměrové přesnosti v průběhu celé zakázky záleží stejně jako na počátečním vzorku.

OPK FITTING Hydraulic Equipment Factory je jedním z příkladů továrny na hadicové armatury postavené na výrobě hydraulických trubek a adaptérů, které zahrnují hadicové fitinky, adaptéry a flexibilní hydraulické hadice pro různé úrovně tlaku a velikosti. Produkty z tohoto druhu zařízení se typicky používají v hydraulických a kapalinových dopravních systémech ve strojírenství, metalurgii, ropě, stavebnictví, stavbě lodí, pozemních leteckých zařízeních, zemědělství, farmacii a zpracování potravin. Továrna působí z města Ningbo v provincii Zhejiang v Číně, což je region s dlouhodobou základnou výroby hydraulických potrubí a silnou dopravní infrastrukturou pro námořní i letecké exportní trasy.

Výrobní kroky v tomto druhu zařízení obvykle zahrnují řezání trubek, stahování pryže, krimpování hadic, zkušební tlakové testování a oplachování, podporované CNC obráběcí kapacitou pro samotná těla tvarovky. Při porovnávání výrobců průmyslových hadicových fitinků s jinými se inženýři běžně ptají na počet CNC strojů a obecnou výrobní kapacitu, vlastní testovací schopnost fyzikálních a rozměrových vlastností a zda továrna podporuje jak OEM hadicové fitinky vyrobené podle zákaznických výkresů, tak standardní katalogovou výrobu vedle sebe.

Často kladené otázky

• Q1: Co je to průmyslová hadicová armatura

  Odpověď: Jedná se o komponent konektoru, který spojuje ohebnou hadici s potrubím, ventilem, čerpadlem nebo portem válce a utěsňuje spojení, takže kapalina nebo plyn mohou procházet systémem bez úniku.

• Q2: Co je standardní hadicová armatura

  Odpověď: Jedná se o tvarovku sestavenou podle publikovaných závitových a rozměrových specifikací, jako jsou SAE, DIN, ISO nebo BS, což umožňuje spolehlivé spojení s díly z více než jednoho výrobního zdroje.

• Q3: K čemu se používají hadicové fitinky

  Odpověď: Připojují flexibilní hadicové sekce k pevnému potrubí, čerpadlům, ventilům a válcům napříč hydraulickými, pneumatickými a obecnými systémy pro dopravu tekutin.

• Q4: Jak fungují průmyslové hadicové armatury

  Odpověď: Objímka nebo objímka se stlačí kolem hadice, aby ji sevřela a utěsnila k tělu fitinky, zatímco opačný konec se připojuje k systému přes odpovídající závit nebo rozhraní příruby.

• Q5: Jaký je rozdíl mezi krimpovanou a opakovaně použitelnou hadicovou armaturou

  Odpověď: Zalisovaná tvarovka je trvale nalisována na hadici pomocí lisovacího stroje, zatímco opakovaně použitelná tvarovka se přišroubuje nebo uchytí na konec hadice a lze ji odstranit a znovu nasadit bez řezání hadice.

• Q6: Jak mohu vybrat správný typ závitu pro armaturu hydraulické hadice

  Odpověď: Nejdříve přiřaďte typ závitu k portu na spojovacím zařízení a poté potvrďte, že jmenovitý tlak fitinky a typ těsnění vyhovují provoznímu tlaku a použité kapalině.

• Q7: Jaké produkty můžete poskytnout

  A: Výroba zahrnuje hadicové spojky, objímky, přechodové fitinky a hydraulické spojky vyrobené podle SAE, DIN, ISO, BS a dalších mezinárodních norem.

• Q8: A co výrobní kapacita vaší společnosti

  Odpověď: Továrna provozuje více než 100 CNC obráběcích strojů podporovaných týmem výzkumných a vývojových pracovníků zaměřených na návrh montáže a zlepšování procesů.

• Q9: Jak vaše společnost zajišťuje kvalitu produktů

  Odpověď: Každý výrobní proces zahrnuje inline kontrolu a hotové výrobky jsou testovány podle požadavků zákazníků a mezinárodních norem pomocí interního kontrolního systému pokrývajícího materiálové vlastnosti a rozměrovou přesnost.

• Q10: Vyrábíte standardní díly

  Odpověď: Výroba je založena především na mezinárodních standardních specifikacích dílů, které podporují kompatibilitu napříč běžnými závity a standardy připojení.

• Q11: Jak dlouho bude trvat, než obdržíme odpověď poté, co odešleme dotaz

  Odpověď: V pracovní dny jsou dotazy obvykle zodpovězeny do čtyř hodin od obdržení.

• Q12: Můžete poskytnout vlastní nebo OEM hadicové armatury

  Odpověď: Ano, vlastní hadicové fitinky a OEM hadicové fitinky jsou vyvíjeny a vyráběny podle zákaznických výkresů nebo vzorových dílů, včetně vlastních konfigurací kolenního kloubu.
